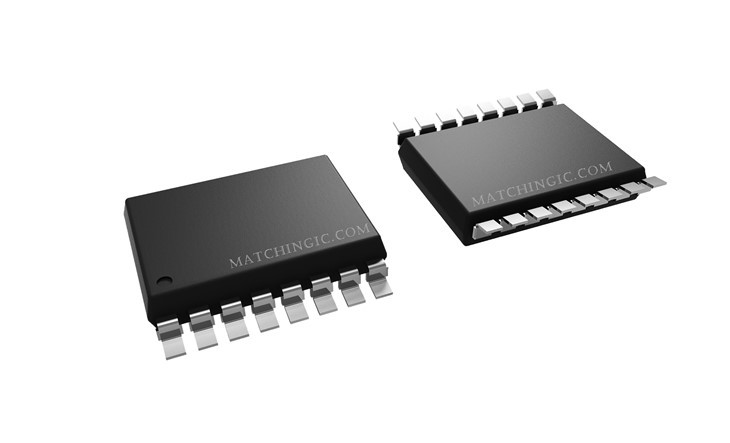

ADUM141D0BRWZ-RL

ADUM141D0BRWZ-RL ima visoku otpornost na tranzijente uobičajenog načina rada (100 kV/µs), robusnu otpornost na zračenu i provedenu buku, nisko kašnjenje širenja i zajamčenu maksimalnu brzinu prijenosa podataka od 150 Mbps.

Pošaljite upit

Opis

Tehnički parametri

ADUM141D0BRWZ-RL postavlja standard za digitalnu izolaciju svojim iznimnim performansama, robusnošću i svestranošću. Bilo da radite na industrijskoj automatizaciji, medicinskim uređajima ili automobilskim sustavima, ovaj uređaj nudi pouzdanost i mir koji su vam potrebni kako biste osigurali da vaši podaci ostanu sigurni i da vaše aplikacije rade besprijekorno. Odaberite ADUM141D0BRWZ-RL za digitalnu izolaciju koja nadilazi industrijske standarde.

product-1268-913

Povezani proizvodi:

Proizvođač dio	ADUM141D0BRQZ	ADUM141D0BRQZ-RL7	ADUM141D0BRWZ	ADUM141D0BRWZ-RL	ADUM141D0BRZ	ADUM141D0BRZ-RL7
Opis	Digitalni izolator	Digitalni izolator	Digitalni izolator	Digitalni izolator	Digitalni izolator	Digitalni izolator
Zaliha	30000	30000	30000	30000	30000	30000
Status proizvoda	Aktivan	Aktivan	Aktivan	Aktivan	Aktivan	Aktivan
Tehnologija	Kapacitivna sprega	Kapacitivna sprega	Kapacitivna sprega	Kapacitivna sprega	Kapacitivna sprega	Kapacitivna sprega
Tip	Opća namjena	Opća namjena	Opća namjena	Opća namjena	Opća namjena	Opća namjena
Izolacija napona	3kVrms	3kVrms	3,75 kVrms	3,75 kVrms	3kVrms	3kVrms
Brzina podataka	150 Mbps	150 Mbps	150 Mbps	150 Mbps	150 Mbps	150 Mbps
Izolirana snaga	Ne	Ne	Ne	Ne	Ne	Ne
Broj kanala	4	4	4	4	4	4
Ulazi - strana 1/strana 2	3/1	3/1	3/1	3/1	3/1	3/1
Vrsta kanala	Jednosmjerno	Jednosmjerno	Jednosmjerno	Jednosmjerno	Jednosmjerno	Jednosmjerno
Prolazna otpornost na uobičajeni način rada (min.)	75 kV/µs	75 kV/µs	75 kV/µs	75 kV/µs	75 kV/µs	75 kV/µs
Kašnjenje širenja tpLH & tpHL (maks.)	13ns,13ns	13ns,13ns	13ns,13ns	13ns,13ns	13ns,13ns	13ns,13ns
Izobličenje širine pulsa (maks.)	3ns	3ns	3ns	3ns	3ns	3ns
Vrijeme porasta / pada (tipično)	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns
Napon - opskrba	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V
Radna temperatura	-40 stupanj ~ 125 stupnjeva	-40 stupanj ~ 125 stupnjeva	-40 stupanj ~ 125 stupnjeva	-40 stupanj ~ 125 stupnjeva	-40 stupanj ~ 125 stupnjeva	-40 stupanj ~ 125 stupnjeva
Paket/kovčeg	QSOP16	QSOP16	WSOP16	WSOP16	SOP16	SOP16
Paket	Traka i kolut (TR)	Traka i kolut (TR)	Traka i kolut (TR)	Traka i kolut (TR)	Traka i kolut (TR)	Traka i kolut (TR)

PRIMJENE:

· Višekanalna izolacija opće namjene

· Izolacija serijskog perifernog sučelja (SPI)/pretvornika podataka

· Izolacija industrijske sabirnice

OPĆI OPIS:

ADuM140D/ADuM140E/ADuM141D/ADuM141E/ ADuM142D/ADuM142E1 su četverokanalni digitalni izolatori temeljeni na tehnologiji iCoupler® tvrtke Analog Devices, Inc. Kombinirajući tehnologiju komplementarnog metal-oksidnog poluvodiča velike brzine (CMOS) i transformatorske tehnologije monolitne zračne jezgre, ove izolacijske komponente pružaju izvanredne karakteristike performansi koje su superiornije u odnosu na alternative kao što su uređaji s optičkim sprežnikom i drugi integrirani spojnici. Maksimalno kašnjenje širenja je 13 ns s izobličenjem širine impulsa manjim od 3 ns pri radu od 5 V. Usklađivanje kanala je čvrsto pri maksimalno 3,0 ns.

Podatkovni kanali ADuM140D/ADuM140E/ADuM141D/ADuM141E/ ADuM142D/ADuM142E neovisni su i dostupni u različitim konfiguracijama s ocjenom otpornog napona od 3,0 kV rms ili 3,75 kV rms (pogledajte Vodič za naručivanje). Uređaji rade s naponom napajanja s obje strane u rasponu od 1,8 V do 5 V, osiguravajući kompatibilnost sa sustavima nižeg napona kao i omogućavajući funkciju prevođenja napona preko izolacijske barijere.

Za razliku od drugih alternativa optokaplera, istosmjerna ispravnost je osigurana u nedostatku ulaznih logičkih prijelaza. Dostupne su dvije različite opcije zaštite od greške, pomoću kojih izlazi prelaze u unaprijed određeno stanje kada se ulazno napajanje ne primjenjuje ili su ulazi onemogućeni. ADuM140E1/ADuM141E1/ADuM142E1 su pin-kompatibilni s ADuM1400/ADuM1401/ADuM1402.
