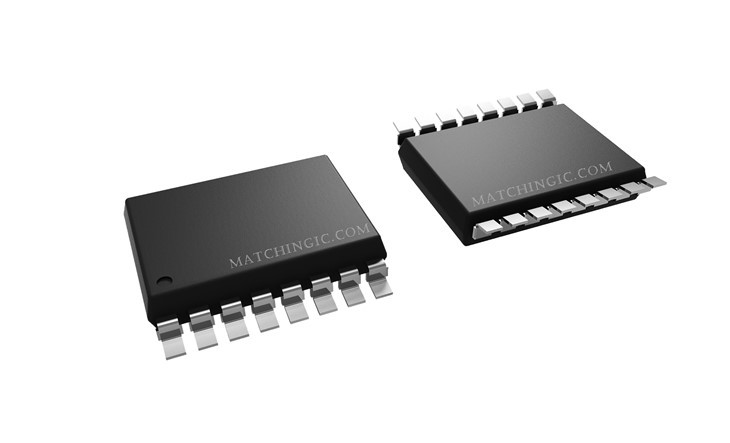

ADUM142D1BRWZ-RL

ADUM142D1BRWZ-RL dizajniran je za jednostavnu upotrebu i kompatibilnost. Dostupan u 16-pin SOIC paketu usklađenom s RoHS-om, može se lako integrirati u vaše postojeće dizajne, a istovremeno je u skladu s propisima o zaštiti okoliša.

Pošaljite upit

Opis

Tehnički parametri

ADUM142D1BRWZ-RL je vaš najbolji izbor. Sa svojom izvrsnom otpornošću na tranzijente u zajedničkom načinu rada, otpornošću na šum, malim kašnjenjem širenja i prijenosom podataka velikom brzinom, to je prvi izbor za aplikacije u kojima se integritet podataka ne može zanemariti. Njegova svestranost, rad na visokim temperaturama i mogućnosti zaštite od kvara čine ga neprocjenjivim sredstvom u brojnim industrijama, uključujući automobilsku.

product-2500-1800

Povezani proizvodi:

Proizvođač dio	ADUM142D1BRQZ	ADUM142D1BRQZ-RL7	ADUM142D1BRWZ	ADUM142D1BRWZ-RL	ADUM142D1BRZ	ADUM142D1BRZ-RL7
Opis	Digitalni izolator	Digitalni izolator	Digitalni izolator	Digitalni izolator	Digitalni izolator	Digitalni izolator
Zaliha	30000	30000	30000	30000	30000	30000
Status proizvoda	Aktivan	Aktivan	Aktivan	Aktivan	Aktivan	Aktivan
Tehnologija	Kapacitivna sprega	Kapacitivna sprega	Kapacitivna sprega	Kapacitivna sprega	Kapacitivna sprega	Kapacitivna sprega
Tip	Opća namjena	Opća namjena	Opća namjena	Opća namjena	Opća namjena	Opća namjena
Izolacija napona	3kVrms	3kVrms	3,75 kVrms	3,75 kVrms	3kVrms	3kVrms
Brzina podataka	150 Mbps	150 Mbps	150 Mbps	150 Mbps	150 Mbps	150 Mbps
Izolirana snaga	Ne	Ne	Ne	Ne	Ne	Ne
Broj kanala	4	4	4	4	4	4
Ulazi - strana 1/strana 2	2/2	2/2	2/2	2/2	2/2	2/2
Vrsta kanala	Jednosmjerno	Jednosmjerno	Jednosmjerno	Jednosmjerno	Jednosmjerno	Jednosmjerno
Prolazna otpornost na uobičajeni način rada (min.)	75 kV/µs	75 kV/µs	75 kV/µs	75 kV/µs	75 kV/µs	75 kV/µs
Kašnjenje širenja tpLH & tpHL (maks.)	13NS,13ns	13NS,13ns	13NS,13ns	13NS,13ns	13NS,13ns	13NS,13ns
Izobličenje širine pulsa (maks.)	3ns	3ns	3ns	3ns	3ns	3ns
Vrijeme porasta / pada (tipično)	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns	2,5 ns, 2,5 ns
Napon - opskrba	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V	1.7 V ~ 5.5 V
Radna temperatura	-40 stupanj ~ 125 stupnjeva	-40 stupanj ~ 125 stupnjeva	-40 stupanj ~ 125 stupnjeva	-40 stupanj ~ 125 stupnjeva	-40 stupanj ~ 125 stupnjeva	-40 stupanj ~ 125 stupnjeva
Paket/kovčeg	QSOP16	QSOP16	WSOP16	WSOP16	SOP16	SOP16
Paket	Traka i kolut (TR)	Traka i kolut (TR)	Traka i kolut (TR)	Traka i kolut (TR)	Traka i kolut (TR)	Traka i kolut (TR)

PRIMJENE:

· Višekanalna izolacija opće namjene

· Izolacija serijskog perifernog sučelja (SPI)/pretvornika podataka

· Izolacija industrijske sabirnice

OPĆI OPIS:

ADuM140D/ADuM140E/ADuM141D/ADuM141E/ ADuM142D/ADuM142E1 su četverokanalni digitalni izolatori temeljeni na tehnologiji iCoupler® tvrtke Analog Devices, Inc. Kombinirajući tehnologiju komplementarnog metal-oksidnog poluvodiča velike brzine (CMOS) i transformatorske tehnologije monolitne zračne jezgre, ove izolacijske komponente pružaju izvanredne karakteristike performansi koje su superiornije u odnosu na alternative kao što su uređaji s optičkim sprežnikom i drugi integrirani spojnici. Maksimalno kašnjenje širenja je 13 ns s izobličenjem širine impulsa manjim od 3 ns pri radu od 5 V. Usklađivanje kanala je čvrsto pri maksimalno 3,0 ns.

Podatkovni kanali ADuM140D/ADuM140E/ADuM141D/ADuM141E/ ADuM142D/ADuM142E neovisni su i dostupni u različitim konfiguracijama s ocjenom otpornog napona od 3,0 kV rms ili 3,75 kV rms (pogledajte Vodič za naručivanje). Uređaji rade s naponom napajanja s obje strane u rasponu od 1,8 V do 5 V, osiguravajući kompatibilnost sa sustavima nižeg napona kao i omogućavajući funkciju prevođenja napona preko izolacijske barijere.

Za razliku od drugih alternativa optokaplera, istosmjerna ispravnost je osigurana u nedostatku ulaznih logičkih prijelaza. Dostupne su dvije različite opcije zaštite od greške, pomoću kojih izlazi prelaze u unaprijed određeno stanje kada se ulazno napajanje ne primjenjuje ili su ulazi onemogućeni. ADuM140E1/ADuM141E1/ADuM142E1 su pin-kompatibilni s ADuM1400/ADuM1401/ADuM1402.
