Smart Gate Driver Couplers: Pružanje sveobuhvatne zaštite za IGBT u inverterskim aplikacijama

Spojnice Smart Gate Driver (SGD).kritične su komponente dizajnirane za zaštitu energetskih uređaja, posebice bipolarnih tranzistora s izoliranim vratima (IGBT-ovi), od prekomjerne struje. Ovaj članak ocrtava principe operativnog dizajna SGD-ova, s posebnim fokusom na Toshibine modele TLP5214A, TLP5214, TLP5212 i TLP5222. Ovi su proizvodi poznati po svojoj VCE (sat) detekciji, Miller stezaljci i izlaznim mogućnostima KVAROVA.

Kao tvrtka posvećena elektroničkim-komponentama visokih performansi, naš asortiman proizvoda uključuje fotospojnike, digitalne kapacitivne izolatore, polu{1}}state releje, izolatore sučelja i izolatore pogona. Ovi izolatori podržavaju različite operativne tipove kao što su tranzistori, MOSFET-ovi, TRIAC-ovi, logički-linearni, CMOS i LVDS, što ih čini prikladnima za široku lepezu aplikacija uključujući prebacivanje signala,-brzi prijenos signala, izolaciju pogona, otkrivanje pojačanja, povratnu informaciju o prikupljanju signala, izolaciju sučelja i visoko-naponsku sigurnosnu izolaciju.

1. Usporedba proizvoda SGD spojnice
Različiti modeli SGD spojnica razlikuju se u svojim parametrima rada, što je ključno za odabir odgovarajućeg proizvoda. Na primjer, modeli TLP5214A i TLP5214 imaju vršnu izlaznu struju od ±4,0A, dok modeli TLP5212 i TLP5222 nude ±2,5A. Struja napajanja i napon napajanja također su važna razmatranja, s maksimalnim strujama napajanja od 3,8 mA, 3,5 mA i 5 mA, te rasponom napona napajanja od 15 V do 30 V. Ulazna struja praga i napon praga DESAT-a su ključne razlike, s maksimalnom ulaznom strujom od 6 mA i tipičnim pragovima DESAT-a u rasponu od 6,5 V do 6,6 V. Dodatno, kašnjenje širenja, definirano kao maksimalno kašnjenje signala od ulaza do izlaza, kreće se između 150ns i 250ns, kao što je prikazano na slici 1.1.

2. Zaštitne značajke

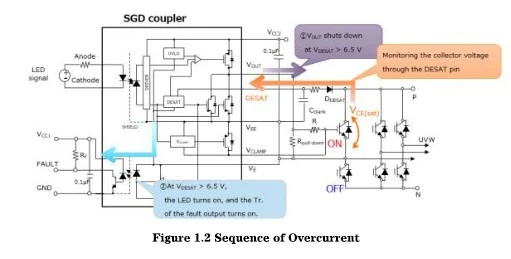

Osnovne zaštitne značajke SGD spojnica uključuju UVLO (isključivanje pod-napona), VCE(sat) detekciju, aktivno Miller stezanje i sustav izlaza greške. Funkcija UVLO sprječava neželjeni izlaz kada napon napajanja padne ispod unaprijed definiranog praga. VCE(sat) otkrivanje nadzire napon kolektora-emitera IGBT-a i pokreće gašenje nakon otkrivanja prekomjerne struje kako bi zaštitio uređaj. Aktivna Millerova stezaljka ublažava nakupljanje napona između IGBT vrata i kolektora, dok izlazni sustav greške signalizira primarnu upravljačku stranu nakon otkrivanja greške. Uvjeti preopterećenja prikazani su na slici 1.2.

3. Dizajn aplikacije
Dizajn aplikacije uključuje nekoliko ključnih parametara, uključujući otpor vrata, vrijeme zatamnjenja,-nadzor kratkog spoja i-povlačenje signala greške-primarne strane. Naši fotospojnici i digitalni izolatori, poznati po svojoj -brzini prijenosa i pouzdanoj izolaciji, pružaju optimizirana dizajnerska rješenja i osiguranje sigurnosti u fotonaponskim sustavima, automobilskoj kontroli, medicinskoj opremi i PLC kontrolnim uređajima.

Konfiguracija i prilagodba vremena zatamnjenja može se postići pomoću vanjskih kondenzatora za zatvaranje ili krugova za fino-podešavanje vremena slijeda otkrivanja napona. Vanjski krug za zatvaranje (RB) koristi otpornik za povećanje struje punjenja kondenzatora za zatvaranje, osiguravajući učinkovitu zaštitu tijekom kratkog-spoja. Prag detekcije IGBT kratkog spoja može se podesiti ugradnjom dioda ili Zener dioda.

Analiza kapacitivnosti vrata, otpora vrata i kašnjenja širenja pokazuje utjecaj ovih parametara na ukupno kašnjenje. Na vrijeme laganog isključivanja utječu kapacitivnost vrata i izlazni napon napajanja, dok pravilno upravljanje premosnim kondenzatorima i terminalima u stanju pripravnosti pomaže u sprječavanju grešaka. Zaštita terminala DESAT od skokova napona tijekom prebacivanja IGBT može se postići dodavanjem Zener dioda ili dioda s Schottky barijerom između terminala DESAT i VE. Može se ugraditi međuspremnik tranzistor da nadopuni nedovoljnu pogonsku struju vrata.

Oblikovanje valnog oblika LED signala posebno je važno kada se SGD spojnica nalazi daleko od CPU-a; međuspremnik histereze može se koristiti za pročišćavanje valnog oblika ulaznog signala. Konačno, otpornik-na primarnoj strani-(RF) bitan je za izlaz signala greške.

4. Ključna razmatranja dizajna
Pri projektiranju sa SGD spojnicama moraju se uzeti u obzir kritični čimbenici kao što su otpor vrata, izolacija pogonskog kruga od uređaja za napajanje, diode kruga za pokretanje i otpor-emitera vrata. Ovi elementi zajedno utječu na kašnjenje širenja, koje ima maksimalni raspon od 150 ns do 250 ns.
