ACPL-P302-500E

ACPL-P302-500E je vrhunski drajver za vrata s optičkim sprežnikom dizajniran da zadovolji zahtjeve aplikacija visokih performansi. Opremljen nizom značajki i specifikacija, ovaj uređaj nudi vrhunsku brzinu, ultra-visoko odbacivanje zajedničkog načina rada (CMR) i robusna sigurnosna odobrenja.

Pošaljite upit

Opis

Tehnički parametri

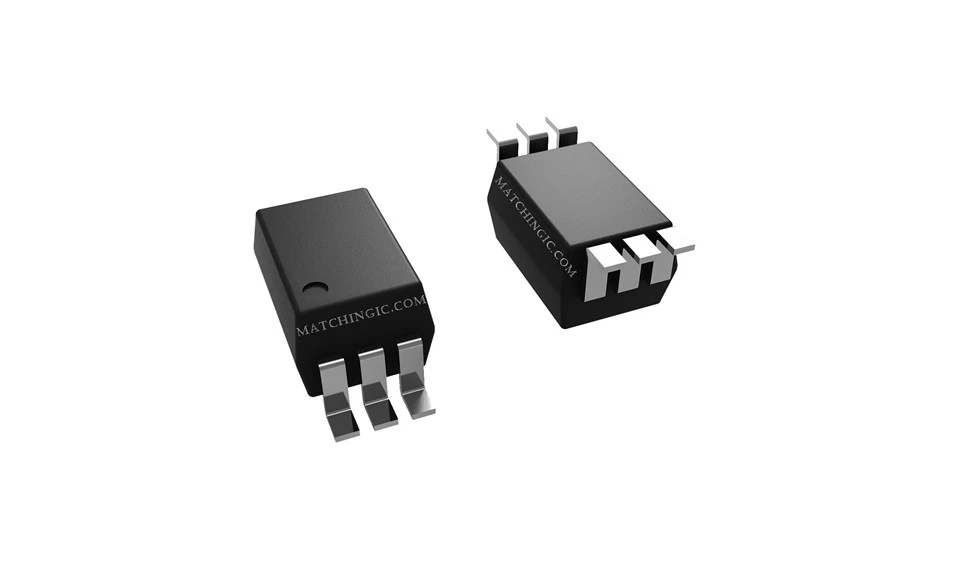

ACPL-P302-500E upravljački program vrata za optički sprežnik rješenje je visokih performansi koje karakteriziraju izvanredne značajke, uključujući brzi odziv, ultra-visoko odbacivanje zajedničkog načina rada i struju napajanja koja se može pokretati. Uklopljen u rastegnuto SO6 pakiranje s izdašnim razmakom pakiranja/puznom stazom i sigurnosnim certifikatima kao što su UL1577, CSA i IEC/EN/DIN EN 60747-5-5, ovaj uređaj osigurava učinkovitost i sigurnost. Sa specifikacijama poput maksimalnog kašnjenja širenja od 0.7 µs, minimalnog CMR-a od 10 kV/µs i širokog raspona radne temperature od -40 stupnjeva do 100 stupnjeva, ACPL-P302-500E dobro je prilagođen za različite primjene koje zahtijevaju precizno i sigurno upravljanje vratima.

product-1208-914

Povezani proizvodi:

Proizvođač dio	ACPL-P302-000E	ACPL-P302-060E	ACPL-P302-500E	ACPL-P302-560E
Opis	OPTOISO IGBT MOSFET Upravljački program	OPTOISO IGBT MOSFET Upravljački program	OPTOISO IGBT MOSFET Upravljački program	OPTOISO IGBT MOSFET Upravljački program
Zaliha	50000	50000	50000	50000
Status proizvoda	Aktivan	Aktivan	Aktivan	Aktivan
Tehnologija	Optičko spajanje	Optičko spajanje	Optičko spajanje	Optičko spajanje
Broj kanala	1	1	1	1
Napon - izolacija	3750Vrms	3750Vrms	3750Vrms	3750Vrms
Prolazna otpornost na uobičajeni način rada (min.)	10kV/us	10kV/us	10kV/us	10kV/us
Kašnjenje širenja tpLH / tpHL (maks.)	700 ns, 700 ns	700 ns, 700 ns	700 ns, 700 ns	700 ns, 700 ns
Izobličenje širine pulsa (maks.)	300 dana	300 dana	300 dana	300 dana
Struja - izlaz visoka, niska	200 mA, 200 mA	200 mA, 200 mA	200 mA, 200 mA	200 mA, 200 mA
Struja - vršni izlaz	200 mA	200 mA	200 mA	200 mA
Napon - naprijed (Vf) (tip.)	1.5V	1.5V	1.5V	1.5V
Struja - DC naprijed (If) (Maks.)	25 mA	25 mA	25 mA	25 mA
Napon - Izlazno napajanje	10V ~ 30V	10V ~ 30V	10V ~ 30V	10V ~ 30V
Radna temperatura	-40-C ~ 100-C	-40-C ~ 100-C	-40-C ~ 100-C	-40-C ~ 100-C
Paket/kovčeg	SDIP6(6,8x1,27)	SDIP6(6,8x1,27)	SDIP6(6,8x1,27)	SDIP6(6,8x1,27)
Paket	Traka i kolut (TR)	Traka i kolut (TR)	Traka i kolut (TR)	Traka i kolut (TR)

Prijave:

• Izolirani IGBT/snažni MOSFET izlazni pogon

• AC i DC motorni pogoni bez četkica

•Industrijski pretvarači

•Inverter za kućanske aparate

•Indukcijsko kuhalo

• Preklopni izvori napajanja (SPS)

Opis:

ACPL-P302/W302 sastoji se od GaAsP LED-a optički spregnutog s integriranim krugom s izlaznim stupnjem snage. Ovi optokapleri su idealni za pogon IGBT-a i MOSFET-a koji se koriste u aplikacijama pretvarača za upravljanje motorom. Raspon visokog radnog napona izlaznog stupnja osigurava pogonske napone potrebne za uređaje kontrolirane vratima. Napon i struja koje daje ovaj optokapler čine ga idealnim za izravno pokretanje IGBT-ova male ili srednje snage.

OPREZ:

Savjetuje se da se poduzmu normalne statičke mjere opreza pri rukovanju i sastavljanju ove komponente kako bi se spriječilo oštećenje i/ili propadanje koje može izazvati ESD. Komponente navedene u ovoj podatkovnoj tablici ne smiju se koristiti u vojnim ili zrakoplovnim aplikacijama ili okruženjima.
