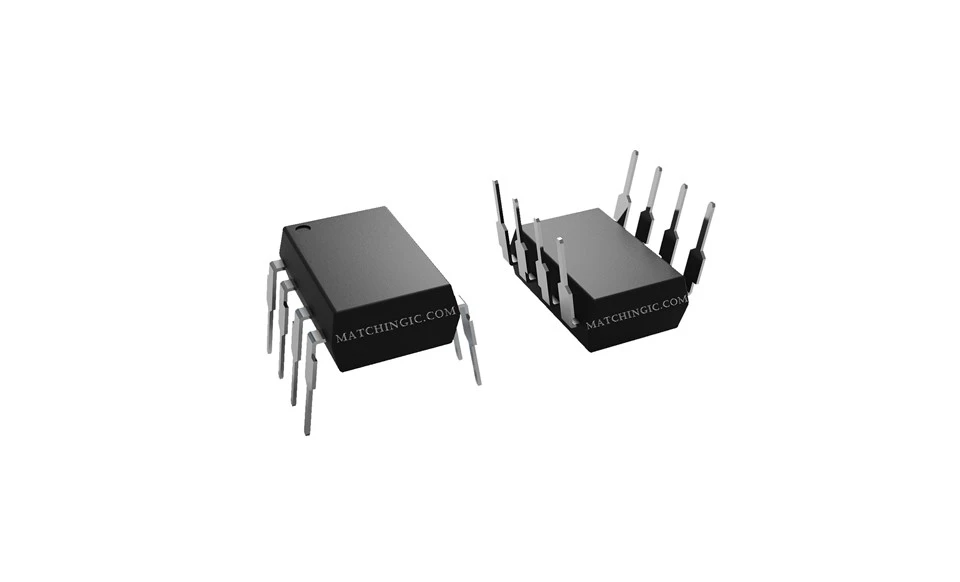

ILD615-4
Opis
Tehnički parametri
Srodni proizvodi:
|
Proizvođač dio |
ILD615-4 |
|
Opis |
OPTOSPARNIK, FOTOTRANZISTORSKI IZLAZ |
|
Zaliha |
80000 |
|
Status proizvoda |
Aktivan |
|
Napon - izolacija |
5300Vrms |
|
Omjer prijenosa struje (min.) |
160% @ 10 mA |
|
Omjer prijenosa struje (maks.) |
320% @ 10 mA |
|
Vrijeme uključivanja/isključivanja (tipično) |
3us, 2,3us |
|
Vrsta unosa |
DC |
|
Vrsta izlaza |
Tranzistor DC |
|
Napon - izlaz (maks.) |
70V |
|
Struja - izlaz / kanal |
50 mA |
|
Napon - naprijed (Vf) (tip.) |
1.15V |
|
Struja - DC naprijed (If) (Maks.) |
60 mA |
|
Radna temperatura |
-55-C ~ 100-C |
|
Paket/kovčeg |
DIP8 (7,62 mm) |
|
Paket |
Cijev |
Opći opis:
ILD615, ILQ615 su višekanalni fototranzistorski optokapleri koji koriste GaAs IRED emitere i NPN fototranzistore visokog pojačanja. Ovi su uređaji konstruirani pomoću optičke spojke iznad/ispod okvira i dvostruko oblikovane izolacijske tehnologije što rezultira otpornim ispitnim naponom od 7500 VACVRHi radni napon 1700 VRMS.
Min./maks. i linearne CTR karakteristike čine ove uređaje prikladnima za detekciju istosmjernog ili izmjeničnog napona. Uklanjanje veze baze fototranzistora osigurava dodatnu otpornost na električne smetnje od prijelaznih pojava koje se nalaze u mnogim industrijskim kontrolnim okruženjima.
Zbog zajamčenih maksimalnih nezasićenih i zasićenih sklopnih karakteristika, ILD615, ILQ615 mogu se koristiti u srednje brzim podatkovnim I/O i kontrolnim sustavima. Min. / maks. CTR specifikacija omogućuje jednostavne izračune sučelja u najgorem slučaju za aplikacije detekcije razine i prebacivanja. Sučelje s CMOS logikom poboljšano je zajamčenim CTR-om na IF= 1 mA.
